FLUKE-4180,4181 흑체(Black Body) 정밀 적외선 교정기

안녕하세요. 오늘은 FLUKE에서 출시한 FLUKE-4180, FLUKe-4181 모델은 정밀 적외선 교정기로써 정확하며 고속측정으로 사용이 편리합니다. 세계에서 가장  신뢰할 수 있는 온도교정 연구 중 한 곳에서 제공하는 교정인증과 내장된 FLUKE 온도계를 위한 교정절차 그리고 고급 적외선 온도계 교정에 필요한 정보를 함께 공급합니다.

FLUKE-4180,4181 흑체 정밀 적외선 교정기 Black Body



FLUKE 정밀 적외선교정기(흑체) 소개

4180, 4181는 온도범위 내의 모든 적외선 온도계 및 열화상카메라를 위한 완벽한 설루션입니다. 4180은 ‒15 °C ~ 120 °C의 온도에 도달하고 4181은 35 °C ~ 500 °C의 온 도 범위를 가집니다. 대형 152.4mm(6인치) 타깃의 균일성을 확인하시고 균일성과 안정성이 뛰어나여 편차를 감지하기 어렵습니다. 적외선 온도 교정 작업 및 교정분에서는 균일성은 매우 중요합니다. ± 0.35 °C의 정확도를 갖춘 4180, 4181 제품은 추가 방사율 보정 없이 사양을 충족하여 테스트 불확도 비율이 4:1에 달합니다.



1. 적외선 온도계 교정의 올바른 사용법

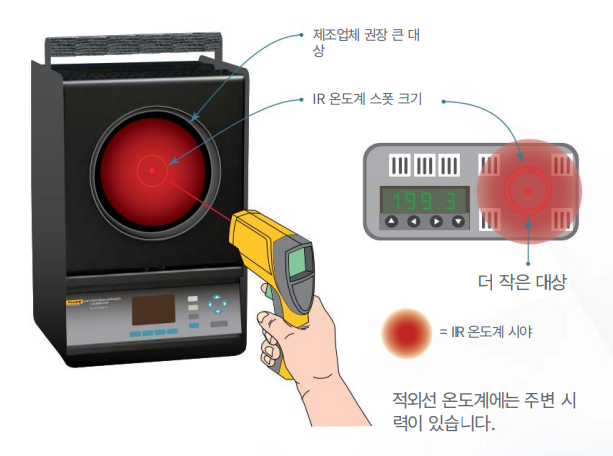

FLUKE-4180,4181 흑체 정밀 적외선 교정기 Black-Body 측정

1. 직경 크기

적외선교정기의 온도발생직경의 크기가 너무 작으면 온도계가 올바른 온도를 읽지 못합니다. 위 그림의 우측은 잘못된 측정이고, 좌측의 측정이 올바른 측정 방법입니다.

2. 방사율 조정

보통의 사람들은 방사율은 익숙하지 않기 때문에 적외선교정기(IR)의 정확도 설명에 오해를 합니다. 정확도는 간단하지만 방사율 관련 에러는 복잡하지 않도록 방사율 조정이 가능한 장비를 쓰여야 올바른 측정을 할 수 있습니다.



2. 주요 특징

1. -15°C ~ 500°C 까지의 정확하며 신뢰성 보증

2. 8.6kg의 가벼운 무게로 휴대가 자유로움

3.  직관적인 디스플레이로 온도 안정화 표시

4. 교정인증서 포함(NVLAP인증)



3. 사용 시 고려해야 할 3가지 사항

1. 맨 위의 그림처럼 흑체는 덮개로 보호되어 있지만 사용 종료 후 덮개를 다시 씌우는 걸 잊어버릴 수 있습니다. 꼭 덮개로 보호해 주세요.

2. 온도교정 종료 후 꼭 상온으로 돌려놓고 종료해 주세요. 저온으로 바로 종료하면 습기로 인하여 제품고장을 유발할 수 있습니다.

3. 온도교정 시 교정대상장비를 너무 가까이 가져가 흑체표면에 스크레치가 나면 온도교정의 편차가 생길 수 있습니다.



4. 제품 비교표

아래 2 제품 간 가능 큰 차이점은 온도범위입니다.

FLUKE-4180,4181 흑체 정밀 적외선 교정기 Black-Body 비교표

이상으로 FLUKE 흑제에 대한 간단한 설명을 마치도록 하겠습니다. 짧지만 읽어주셔서 감사합니다.
