음극방식전위 추천계측기 FLUKE-289/FVF 멀티미터

%*#**@(((!**˘#(￠ 2023. 5. 9. 21:51

안녕하세요. 오늘은 FLUKE-289/FVF 멀티미터를 가지고 음극방식전위 측정하는 방법과 음극방식전위에 대한 간단한 정의, 부식환경, 부식원인, 방식전위 종류, 추천계측기에 대한 내용을 소개하겠습니다.

음극방식전위의 정의

부식의 원리를 이용하여 방식대상 금속전체를 음극으로만 존재하게 하여 부식으로 금속을 보호하는 방법으로 원어로는 Cathodic Protection이며, 한국/일본등 도입과정에서 "음극방식" 또는 "전기방식"으로 부르게 되었습니다.

방식: 철(Fe)이 수산화 이온을 취하여 산화되는 과정을 차단시키는 것

1. 부식환경

부식환경은 자연상태를 말하는데 철은 자연에 존재하는 한 원래 상태인 자연의 이치로 산화철로 되돌아간다. 그러나 철이 부식되는 속도는 부식환경의 습도, PH수치와 전기저항 등의 영향에 따라 달라집니다. 그래서 부식환경은 충분히 고려해야 합니다.

대기 중 요인: 습도, 비, 이슬
수중 요인: 산도, 염분, 알칼리도
토종 요인: PH, 습도, 토질

2. 금속부식의 원인

금속이 물이나 토양 같은 전해질 속에 놓이면 금속표면에 전위차가 생기고, 전위가 높은 곳에서 낮은 곳으로 전류가 흐르는데 이 과정에서 전위가 낮은 곳의 금속이 이온상태로 되어 전해질속으로 용해되는 전기화학적 반응을 보통 "부식"이라고 합니다. 서로 다른 비저항을 갖는 토양을 통과하는 매설관은 토양 비저항이 낮은 곳에 비하여 높은 곳이 상대적으로 높은 전위를 갖게 됩니다. 이 전위차에 의해 전자의 이동이 생기고 부식이 발생됩니다. 또한 코팅 파손에 의한 부식 및 산도 농도차에 의한 부도 일어날 수 있습니다.

3. 방식전위의 종류

아래와 같이 크게 2종류로 분류됩니다.

1) 희생양극식

이종 금속의 접촉 부식의 원리를 이용한 방법, 방식 대상체보다 전위가 낮은 금속을 직접 또는 도선으로 연결시키면 방식 대상체는 상대적으로 높은 전위를 갖게 됩니다. 이때 전위의 금속에서 나오는 전자는 고 전위의 금속에 흡수됩니다. 고 전위 금속은 부식으로부터 보호됩니다. 저 전위의 금속은 방식 대상체를 대신하여 희생적으로 소모됩니다.

2) 외부전원

방식대상체가 있는 전해질에 전극을 설치하고 외부에서 별도 직류전원을 연결하여 강제적으로 전극에서 방식전류를 공급하여 방식 대상체를 방식 시킵니다.

3) 차이점

	희생양극식	외부전원식
특징	외부전원 불필요 양극전류가 제한되어 대용량에 부적합 유지보수 불필요 설치 비용 저	전원공급 항상 필요 큰 구조물도 한개의 방식시설로 보호 유지보수 필요 설치 비용 비쌈
적용	소규모 저장탱크 해양구조물 전원공급 불가능 지역 방폭 지역	대규모 시설 및 저장탱크 장거리 파이프

4. 측정방법 및 추천계측기

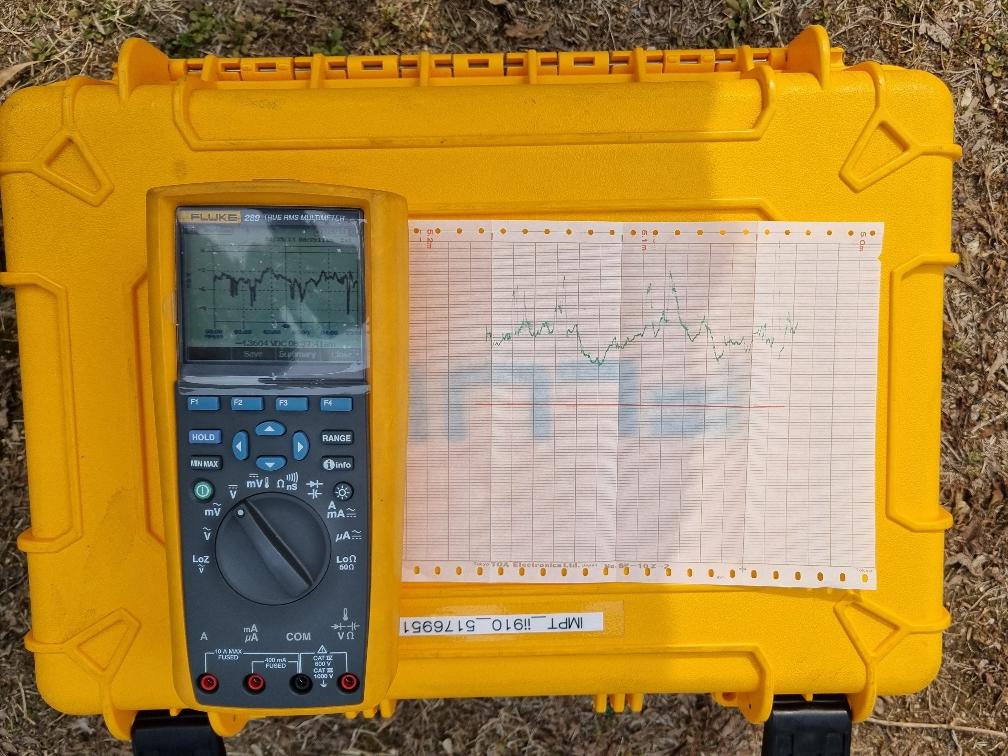

아래와 같이 FLUKE-289/FVF 멀티미터 계측기를 이용하여 손쉽게 1초 단위 데이터로깅기능을 통해 기존 아날로그타입을 대처하여 사용하실 수 있습니다. 측정방법은 간단하게 전극봉에 흑색단자, 다른 리드 쪽은 적색단자를 물려서 로깅하시면 아래그림처럼 아날로그타입과 동일하게 측정되는 것을 보실 수 있습니다.
