적외선 투과 창(IR Window) 개요
매년 2000명 이상이 심각한 아크 플래시 화상으로 병원에 입원하며, 아크 플래시는 3m 이내일 경우 사망에 이를 수 있습니다. FLUKE 적외선 투과 창을 장착하면 고압 수배전반 도어를 개방하지 않아도 쉽고 빠르며 안전하게 열화상 카메라로 측정할 수 있습니다. 열화상카메라는 전기엔지니어(전기안전관리자)에겐 전기안전직무고시로 법적으로 갖춰야하는 필수 계측기 입니다. 이제는 최대의 투자대상은 매일 생명을 담보로 작업하는 현장 전기 엔지니어를 가장 안전하게 보호하는 것입니다.
1. 주요 기능
- 적외선 투과 창은 100-clkt: 30주기 동안 최대 50kA/ CV400: 30 wnrlehddks 63kA의 전기적 아크를 견딜 수 있게 설계 및 테스트되었습니다.
- 습기로 인한 열활을 방지하며 고온 또는 저온 실외환경에 적합하도록 코팅하는 CLIRVU 독점 기술을 적용하였습니다.
- 적외선 투과창의 충격에 강력하게 보호하기 위해 윈도 두께 4mm 이상을 적용하였습니다.
- 광학장치가 견딜 수 있는 최대 온도 1400℃ 이상을 적용하였습니다.
- 해양/선박 관련 인증 (Lloyds Register)
- IP등급
2. 효과
- 안전: 아크 플래시와 심각한 부상의 위험을 최소화
- 속도: 가동 중단, 분리, 캐비닛 오픈, 패널 제거 없이 점검
- 효율: 풀가동 중 점검 시에도 열화상 카메라 측정 전문가를 동반하지 않고 스스로 측정 가능
3. 설치 위치
- 저압/중압/고압/특고압 폐쇄 수배전반
- 모터 터미널 박스
- 변압기 박스
- 모터 컨트롤 박스
- 발전기
- 부스바 시스템
4. 적외선 투과 창 모델 선정
- 실내: 100-CLKT(4인치), 75-CLKT(3인치), 50-CLKT(2인치)
- 실외/실내: CV400(4인치), CV300(3인치), CV200(2인치)
5. 설치 사례
수배전반에 설치된 CV400 모델입니다.

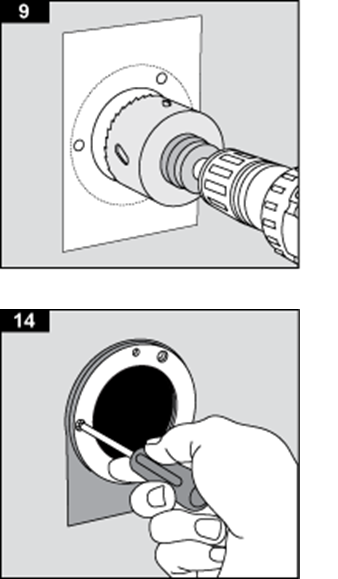

6. 설치 절차
최대한 빠르고 쉽게 설치할 수 있습니다.
- 설치 위치 : 매우 중요
- 제품 개봉
- 드릴 도면 부착
- 홀 뚫음
- 적외선 투과 창(IR Window) 부착
FLUKE 적외선 투과 창 100-CLKT, CV400 제품 소개를 마치겠습니다.
